srx100 srx180
per i modelli in oggetto
sono utilizzate due versioni di main, perfettamente
intercambiabili fra loro, ma per quanto riguarda la
riparazione bisogna tener conto di alcune differenze in
fatto di componentistica, in quanto alcuni ricambi non
sono intercambiabili fra loro.
Nello specifico :

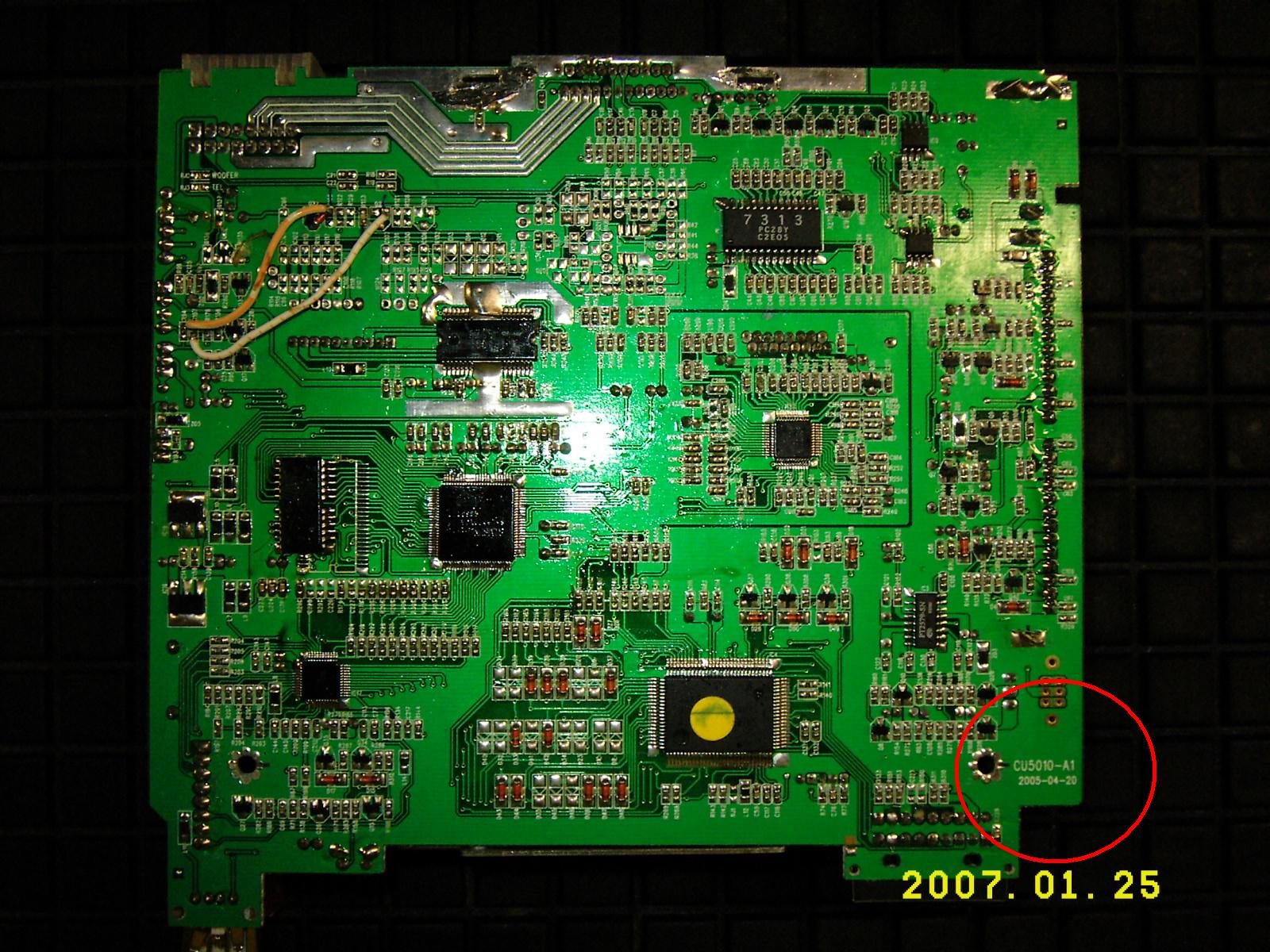

PRIMA VERSIONE = Telaio
CU5010-A1 2005-04-20
D/A Converter IC
18 = S5L9279X06TS
1117-1.8 IC19 = 1,8V

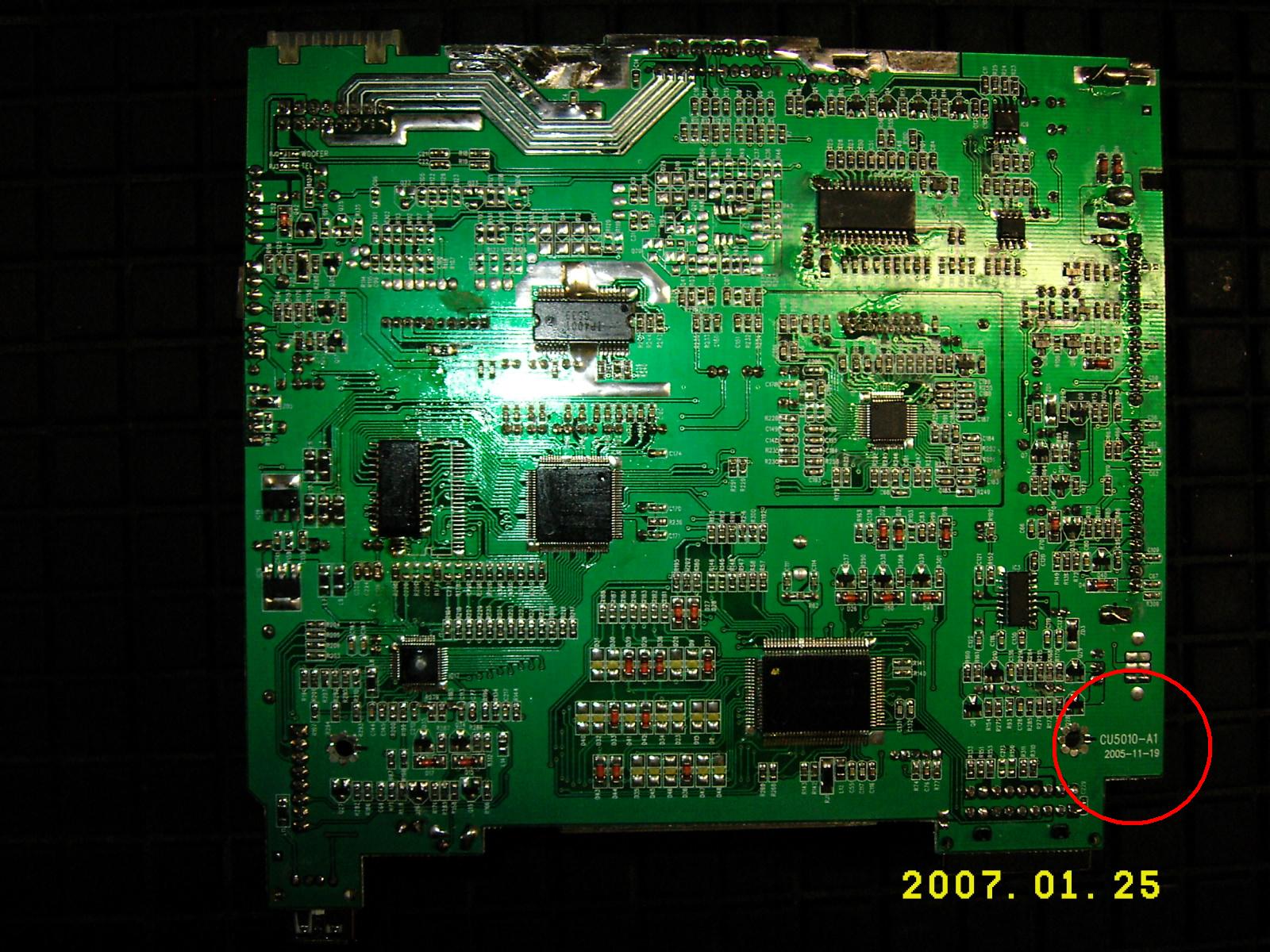

SECONDA VERSIONE = Telaio
CU5010-A1 2005-11-19
D/A Converter IC
18 = S5L8310W
1117-1.2 IC19 =
1,2V
In ambedue le versioni sono
stati riscontrati, con una casistica piuttosto elevata,
i seguenti difetti :
NON CARICA CD =
I sensori rilevano la
presenza del disco durante l'inserimento dello stesso
ma non gira loading motor, anche effettuano il
caricamento manuale il cd non viene letto.

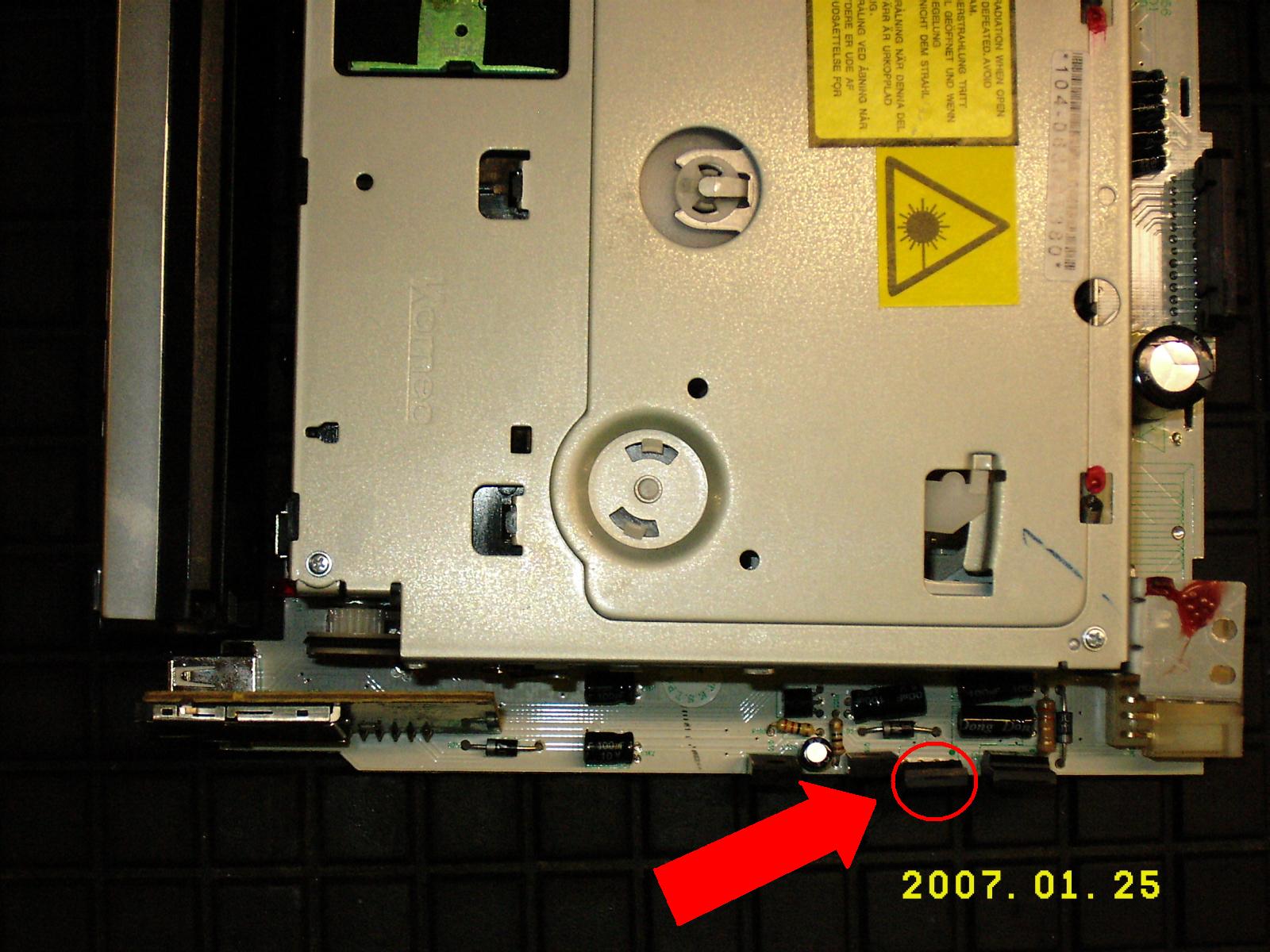

VERIFICARE la presenza dei VCC + 8V
su pin 21 e pin 22 IC13, se assente sostituire IC8
KIA78R08.
MANCA AUDIO ( OPPURE
PRESENTE MA MOLTO DISTORTO ) CON CD E USB, SI AVVERTONO
DELLE SCARICHE NEGLI ALTOPARLANTI =

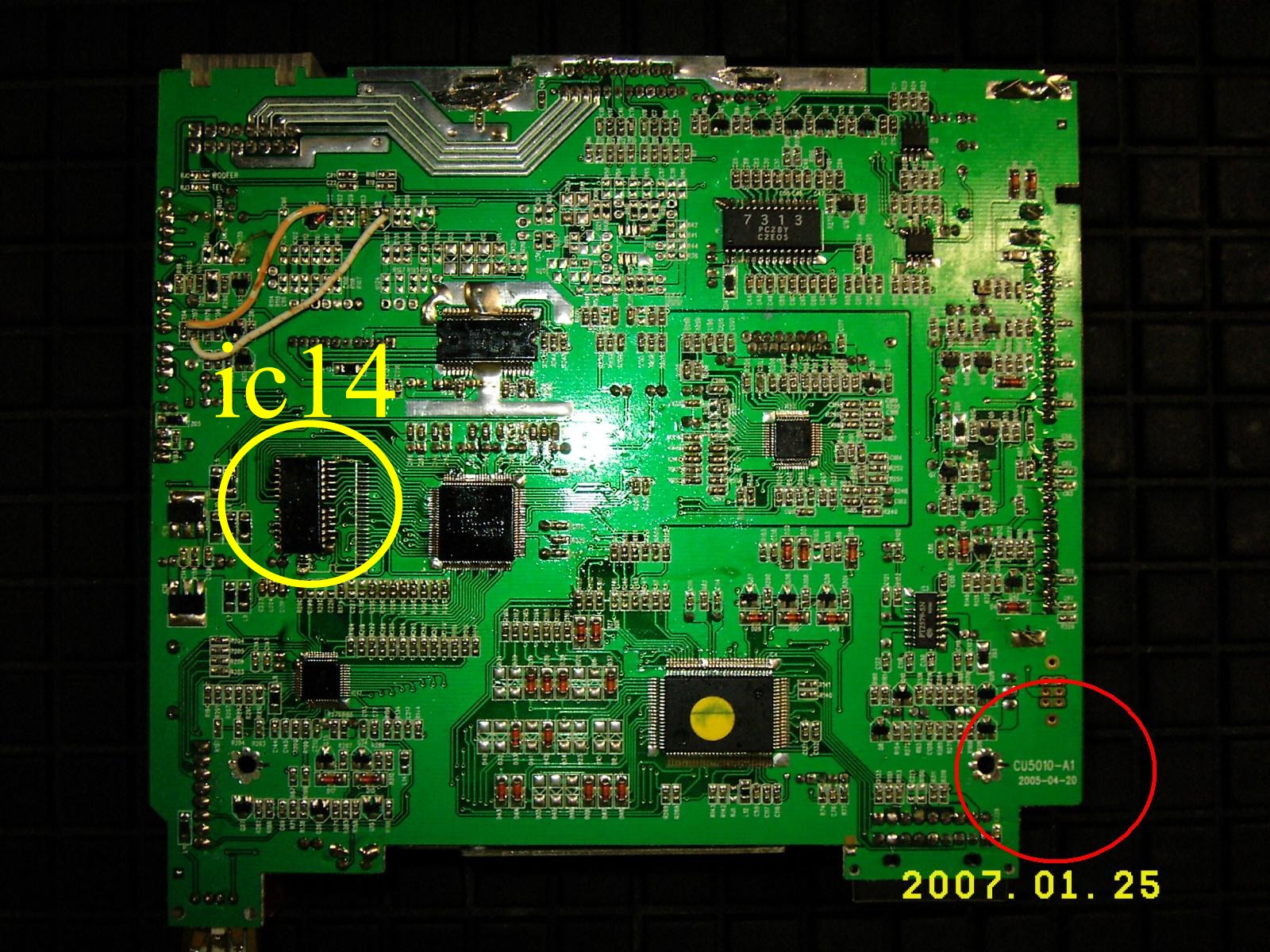

Sostituire SDRAM IC14, in
questo caso, anche se le sigle sono differenti, le
sdram sono intercambiabili tra una versione e l'altra.
IC14 : MT4C4M4E8DJ =
TM50S116T = HY5117404B
Cordiali Saluti
Francesco Perletti
Technical Service Manager
